ENF06: CBCI Living Lab
Aktører:
KU Leuven, TU Graz
Kg CO2 ækv. / m2 / år
Mat. 5,06
Tek. 0,68
Drift: 3,17
Total 8,91
Kg CO2 ækv. / person / år
Total 362
Etager
3
CBCI Living Lab Ghent er et internationalt demonstrationsprojekt hvor der er lagt særlig fokus på design til adskillelse og brug af biobaserede materialer.
Bygningen i 3 plan står på et skruefundament. Terrændækket er opbygget som en stålkonstruktion med spånplader af genbrugstræ og er isoleret med træfiber i form af plader og papiruldsisolering i granuleret form.
Huset er opført med bærende konstruktioner i træ og stål, med træfiber og papiruld som isolerende materialer. Der arbejdes særligt på at designet muliggør adskillelse både på bygnings- og konstruktions niveau for at kunne vedligeholde og udskifte materialer individuelt efter endt levetid.
Husets tag og facader er beklædt med tegl imens de to lukkede gavle er udført med beklædning af både kork og træ. Installationskernen og den indvendige trappe er lavet i CLT. Indervæggene er træskeletvægge med gipsplader og malede overflader.
Huset er 84 m2 med ét soveværelse. For to beboere giver det ca. 42 m2/ person, hvilket er i den høje ende for plads per person i case samlingen.
KLIMAPÅVIRKNINGEN I RELATION TIL ANDRE BEST PRACTICE CASES
Den pågældende case er fremhævet i diagrammet som viser best practice byggeriernes udledning sorteret fra den, per kvadratmeter, højeste til laveste udledning af kg CO2-ækv. / år.
CO2-REGNSKAB OVER BYGGERIETS BYGNINGSDELE
Den horisontale akse viser bygningens mest centrale bygningsdele, herunder fundamenter, terrændæk, ydervægge, indervægge, dæk, trapper og ramper, søjler og bjælker, altaner og altangange, tage, vinduer, døre og glasfacader, el- og mekaniske anlæg samt tekniske installationer (standard værdier).
BYGNINGSDELE KG CO2-ÆKV. KG MATERIALE
Søjlediagrammet viser det pågældende boligbyggeri opdelt i tre materialegrupper: biogene materialer, hybrider og andre materialer.
Den lodrette akse viser tal for kilogram i tusinde, dvs. at spændet er 0 - 50. 000 kg.
Søjlen til venstre viser bygningens masse i kg, opdelt i materialegrupperne.
Søjlen til højre viser bygningens totale udledning af CO2 -ækv. opdelt efter samme princip.
BIOGENE MATERIALER

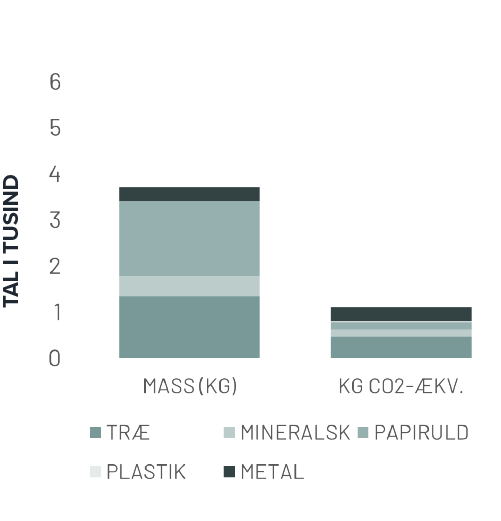

TERRÆNDÆKKETS OPBYGNING
Trægulve, parket
Træfiberisolering, plade
Træliste
Stålskelet
Papiruldisolering
Dampspærre
Spånplade (genbrug)
Fibergips
TAGETS
OPBYGNING
Teglsten
Træfiberisolering, plade
Træliste
Stålskelet
Papiruldsisolering
Spånplade (genbrug)
Fibergips
Maling
